场传感器Field sensors

产品中心 > 测试附件 > 场传感器Field sensors

场传感器Field sensors

D-dot探头和B-dot探头,实际上是一种电短尺寸天线,主要用于时域瞬态电场和磁场的测量,同时也适合用于连续波电场测量,其响应与频率呈线性关系。

Prodyn公司四十多年来专注研究和生产用于瞬态电磁场测试的探头,可以提供数十种不同类型的探头以满足用户的各种应用需求,不同形状和结构的电场/磁场感应元件的设计,保证了探头在工作带宽内完美匹配50Ω阻抗,以达到精细准确的测试目的,所有探头的测试精度<1%。


D-dot是通过测量电核位移的时间变化率来确定电场的强度。探头的等效面积最大可达1m²,3dB带宽的高频端最大可达28GHz。探头的输出电压与入射电场的变化率成正比。探头包括以下几种类型: 自由空间、地平面、表面电流密度。

B-dot是通过测量磁流密度的时间变化率来确定磁场的强度。 探头的等效面积最大可达0.1 m²,3dB带宽的高频端最大可达11GHz。探头的输出电压与入射磁场的变化率成正比。探头包括以下几种类型: 自由空间、地平面、防护加强。其中自由空间 B-dot,又分为:多间隙型、全环型和多圈型等几种不同的结构设计。 多间隙型设计可以有效的消除电场的影响,使得输出的信号只是由磁场产生。

产品用途

磁场或电场测量

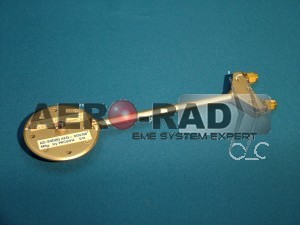

自由空间D-dot

/home/b/0/chyt47/resource/2023/06/16/648c1b36e0968.jpg

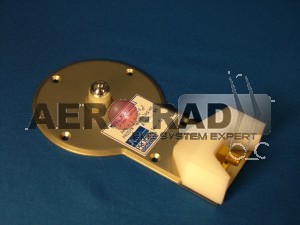

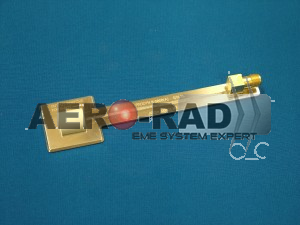

地面D-dot

/home/b/0/chyt47/resource/2023/06/16/648c1b36b50c0.jpg

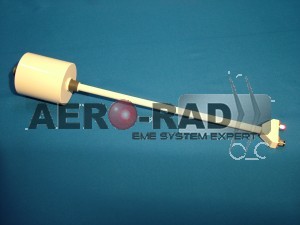

自由空间B-dot




地面B-dot

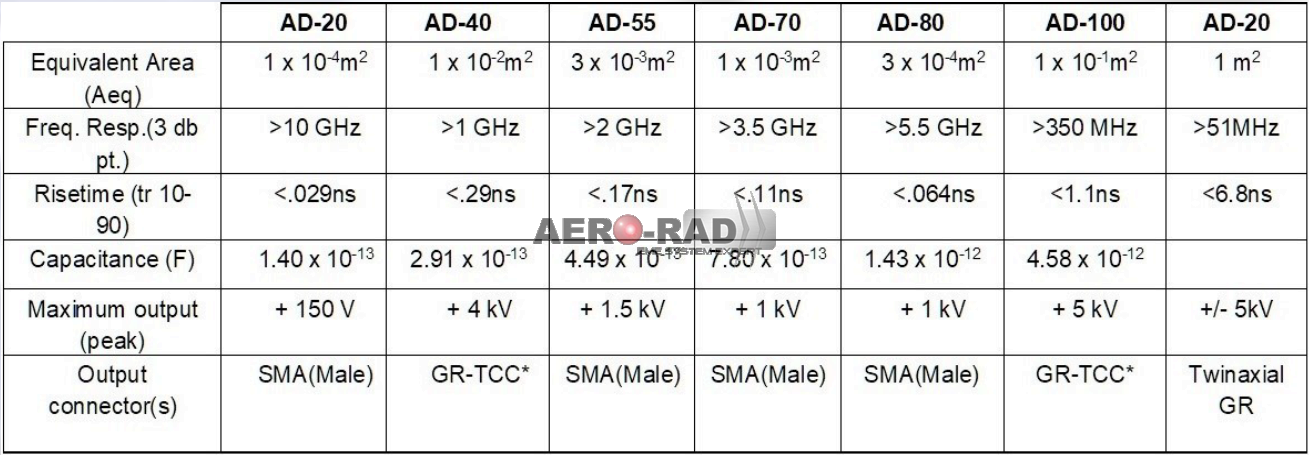

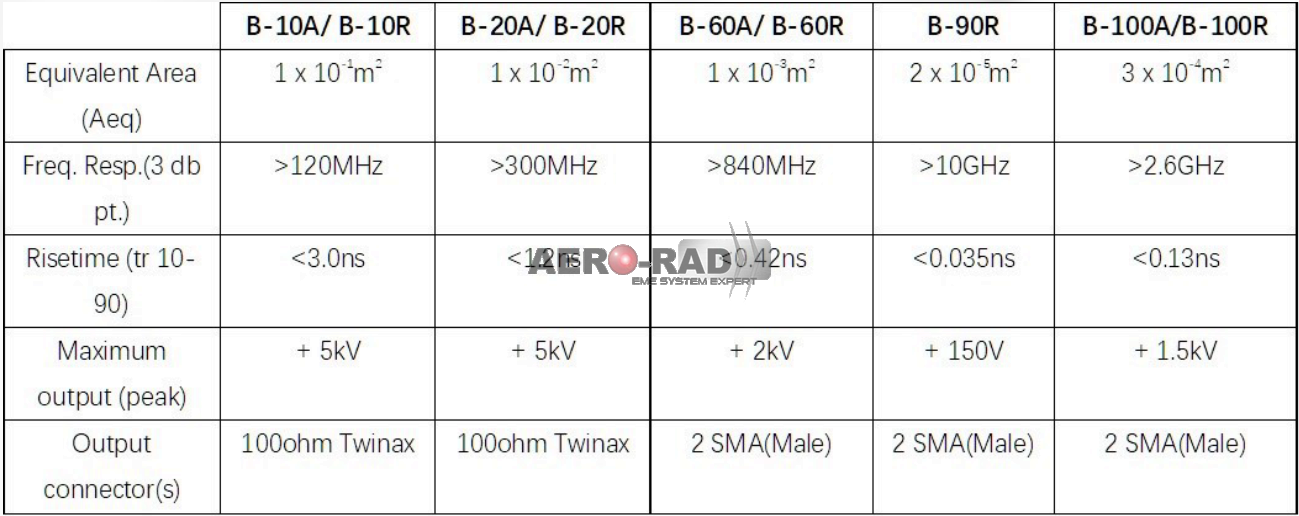

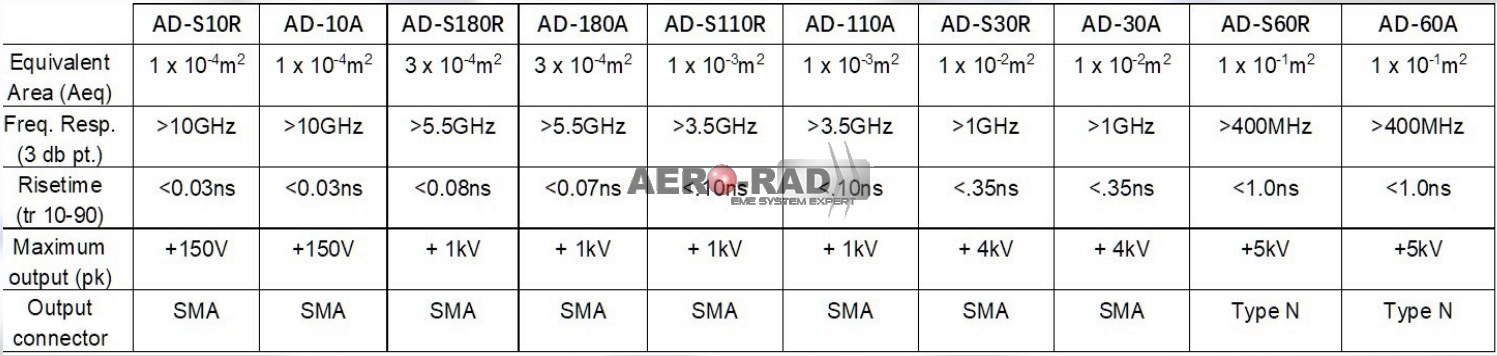

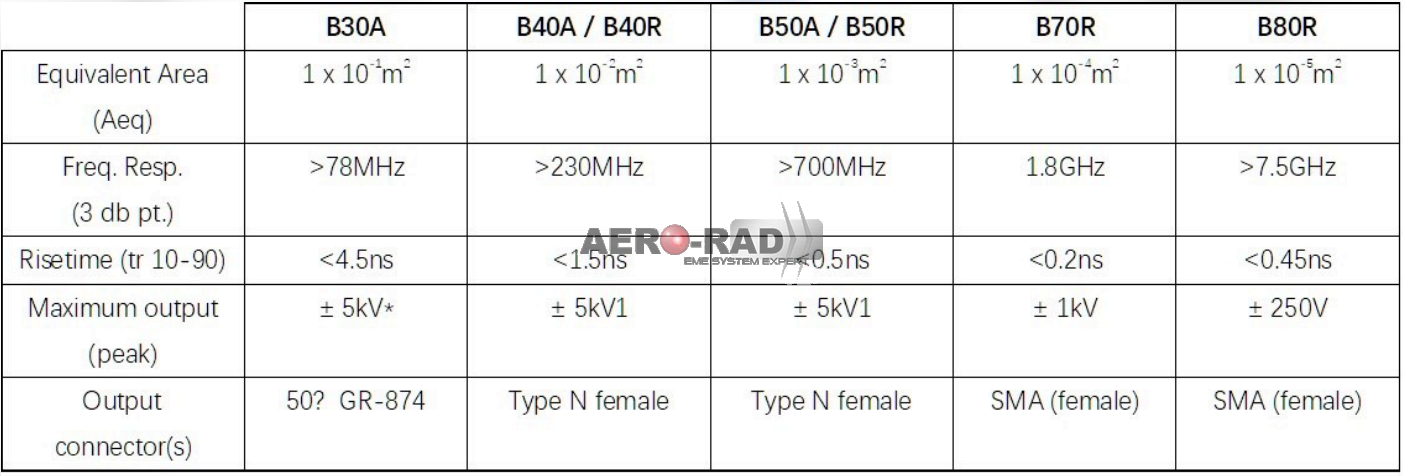

产品参数



参考型号 类型 上升时间 频率响应 等效面积
地面长传感器
SGE1GD-dot (电场)320 ps1 GHz1 x 10-2 m²
SGE3-5GD-dot (电场)110 ps3.5 GHz1 x 10-3 m²
SGE10GD-dot (电场)32 ps10 GHz1 x 10-4 m²
SGM2GB-dot (磁场)160 ps2.0 GHz1.32 x 10-4 m²
自由场传感器
SFE1GD-dot (电场)320 ps1.0 GHz2 x 10-2 m²
SFE3-5GD-dot (电场)110 ps3.5 GHz2 x 10-3 m²
SFE10GD-dot (电场)32 ps10 GHz2 x 10-3 m²
SFM2GB-dot (磁场)160 ps2.0 GHz2.65 x 10-4 m²
