拉杆天线

有源拉杆天线VAMP 9243由垂直放置的拉杆和阻抗匹配放大器组成,拉杆的标准长度是1米。在9kHz-30MHz的频率范围内,转换因子(天线因子)是一个常数数(10dB),和频率无关。如果需要测量很强的场强,可以增加一个20dB衰减器选件。为了减少供电电源对测量的影响,VAMP 9243内置NiMH可充电电池,可工作达50小时。

偶极子天线

偶极子天线用来发射和接收固定频率的信号。在场地衰减和天线系数的测量中都需要使用偶极子天线。偶极子天线的频率范围覆盖30MHz~4GHz。其中的VHAP和UHAP是一套精密偶极子天线,特别适用于场地衰减和天线系数的测量。同时,该天线是日本VCCI等标准机构指定的电波暗室和开阔场场地衰减测量等的唯一专用天线。该天线为众多实验室所采用,作为实验室的天线标准。另有多种偶极子天线供用户根据需要选择。

双锥天线

双锥天线完全符合CISPR、FCC、MIL-STD标准的要求。主要使用于辐射骚扰、辐射抗扰度测试以及信号的发射和接收。双锥天线是由天线支架和天线振子组成。可根据需要组成所需的天线,也可选用组合双锥天线。

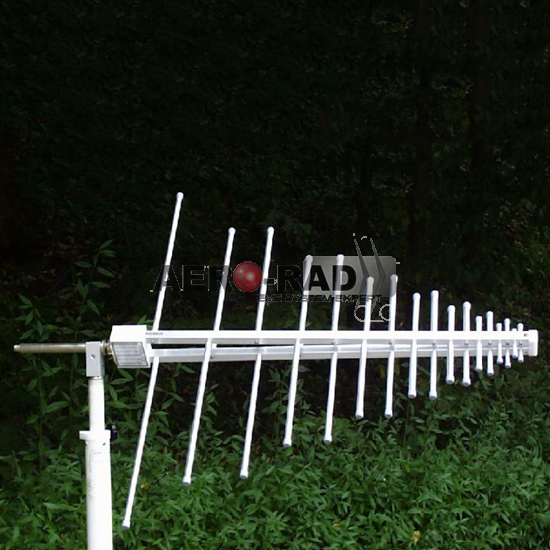

标准对数周期天线

对数周期天线完全符合CISPR、FCC、MIL-STD标准的要求。主要使用于辐射骚扰、辐射抗扰度测试以及信号的发射和接收。工作频率可高达18GHz,功率高达3000W。天线均由铝材制成,重量轻。其中VULP9118系列由于功率高、增益大,很适合用来作为辐射抗扰度测试的发射天线。

双对数周期宽带堆叠天线

双对数周期堆叠天线是包含2个对数周期天线的复合结构天线阵列。其具有比单一对数周期天线更优越的性能:在宽频带内具有更平坦的天线增益,更低的驻波比。堆叠式设计使得天线在水平面的方向图方向性更加集中,相对于标准对数周期天线在增益上有2 - 3dB的改善。在电磁抗扰度实验中,当需要更大的场强和更好的场均匀度时,这个特点就显得尤为突出。双对数周期宽带堆叠天线的波束宽度在水平面和垂直面上是一致的,可以降低地面反射的干扰,优化对被测体的照射场。另外,双对数周期堆叠天线具有更好的交叉极化抑制度。

环天线

环形天线包括有源环天线和无源环天线,主要用来测量辐射磁场强度。有源环天线的天线因子在整个频率范围内接近固定值,可以用于CISPR、MIL、FCC、EN、ISO、ANSI、ETSI等多个标准的测试。无源环天线根据功能分为发射环和接收环,用于产生需要的磁场强度,进行磁场强度校准,以及进行符合MIL、EN等标准的磁场实验。

便携式天线工具包

很多的电磁干扰试验都需要试验室以外的场地进行,试验人员通常携带不同的仪器设备、天线、电缆等。为方便用户的现场试验的要求,我们可以提供近10种便携式天线工具箱,以满足用户外出携带,进行符合CISPR、MIL-STD、FCC、EN、VDE、IEC和SAE标准的电磁干扰试验。每种工具箱根据用户的不同需求,配备天线、电流探头和所需的其他相关附件。在工具箱中,每一个设备或器件都有独立的储存位置,便于储存和防止丢失。同时,也可以根据用户的特殊需求,定制专用的天线工具箱。

脉冲辐射天线-UWB天线

HIRA180是使用接地平面作为电磁波的超宽带半辐射天线镜子。该天线在膛视方向上产生非常窄的波束。与全抛物面反射器天线相比,结构更坚固耐用,频率范围更广范围和改善的回波损耗。
