纳秒级高压脉冲源

FID纳秒级高压脉冲电源(Nano-Second Pulse Generator),是基于其特色的新型全固态半导体FID开关技术,专用于ns级的电场相关研究的电源平台架构。

FID全系列的纳秒级高压脉冲电源的输出具有高达1 MV(1000 KV)的脉冲电压,1ns 到数百ns的上升沿,最高重复频率可达1MHz甚至更高,也可根据用户需求定制特定参数。

FID开关技术的纳秒级高压脉冲电源,除了具有优异的脉冲开关特性以外,极强的鲁棒性和稳定性,且尺寸非常紧凑,便携,广泛应用于工业与科学研究中,如加速器领域、等离子体应用。还可以进行模块化定制,便于集成到既有系统中。

航星瑞科可以根据用户的需要提供脉冲信号的深度定制:电压、重复频率、脉冲上升/下降沿、脉冲宽度、脉冲源阻抗。多年的脉冲信号源设计生产经验、灵活的定制化设计,更好的满足特殊的测试需要。

皮秒级(ps)高压脉冲发生器

FID皮秒级脉冲源产品特点
• 极高的开关速率与重复频率,可用于普克尔盒驱动,条纹相机控制,光学成像与激光调制驱动等领域
• 极快的脉冲输出,可用于超宽带雷达、相控天线阵列、探地雷达、超宽带通信系统、以及信号屏蔽器的测试
• 用于电磁干扰与电磁兼容测试的信号源
• 为粒子加速器提供超快的高功率脉冲信号

超快速脉冲发生器

FPG-SP系列的脉冲发生器的上升时间范围为20 ps至100皮秒。FPG-SP系列脉冲发生器专为方便实验室或工业使用而设计。 这些脉冲发生器可以是台式机或机架安装。

高重频脉冲发生器

FPG-HF高脉冲重复频率脉冲发生器,具有100 kHz至几十兆赫兹的PRF。 FPG-HF脉冲发生器既可以台式,也可以安装在机架中,方便实验室或工业使用。

多通道脉冲发生器

在某些情况下,应将高压纳秒或皮秒脉冲同时施加到持续负载或同时施加到多个负载。 FID GmbH的FPG-X多通道脉冲发生器为这些应用而开发。各通道可同步输出或异步输出,时序抖动(jitter)极低,可控制在20ps~30ps或更高,欢迎联系航星瑞科。

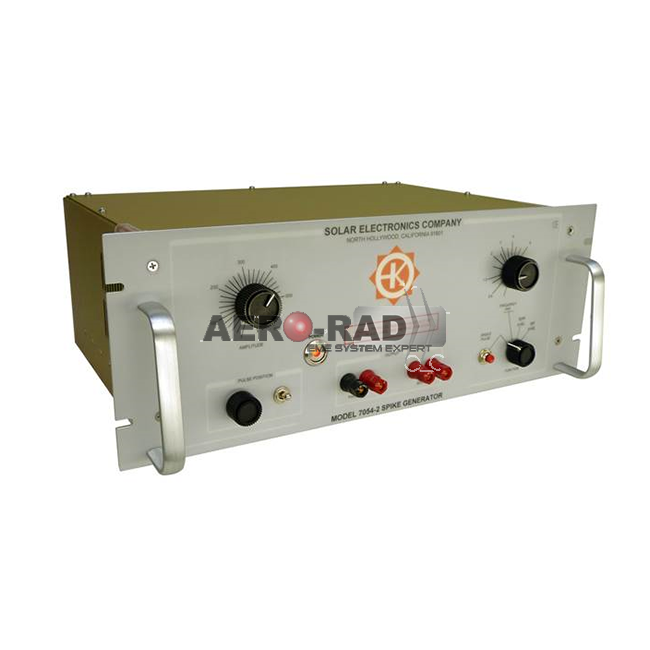

尖峰信号发生器

7054-2型是专门为在屏蔽室中使用而设计的,用于在电力线输入端向电子设备施加高压瞬变。当与某些附件一起使用时,7054-2型还可用于执行RTCA / DO-160G的第17节测试。

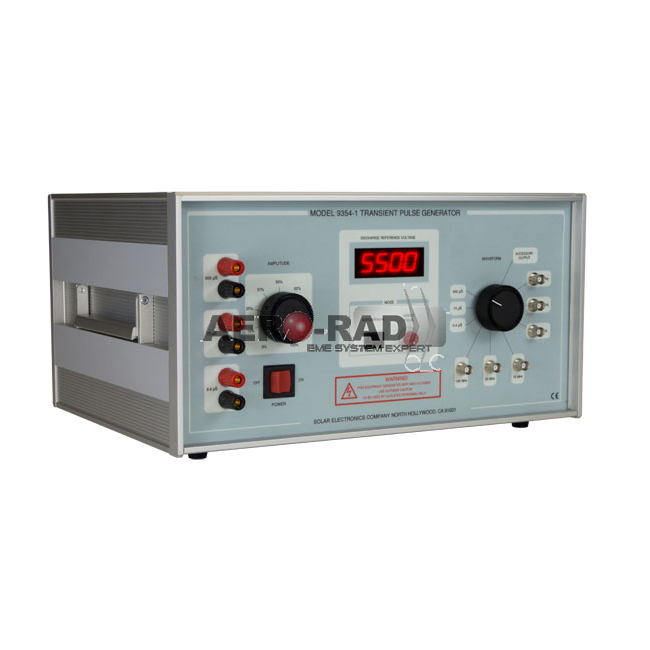

瞬态信号源9354-1

9354-1型瞬态发生器是根据MIL-STD-461E / F / G方法CS116专门设计用于在子系统和/或设备上进行各种脉冲敏感性测试的; 还可以对RTCA DO-160D第22节进行有限测试。

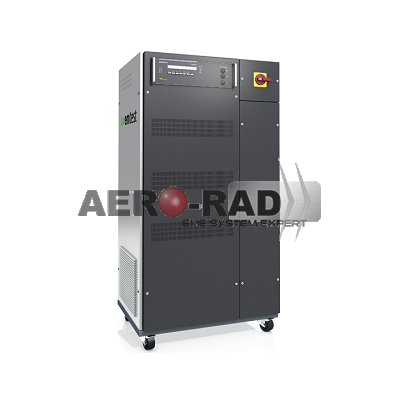

Netwave系列信号发生器

NetWave三相系列作为三相交流电源质量抗扰度模拟器是特别按照 IEC / EN 61000-4-13,-4-14,-4-27(预兼容) 和 -4-28标准进行设计的。作为直流电源质量抗扰度模拟器,它还能够满足 IEC / EN 61000-4-17 标准对直流纹波电压测试和 IEC / EN61000-4-29 标准对直流供电电源电压暂降和短时中断测试的要求。
NetWave系列适用于逆变器 (例如太阳能逆变器、风能逆变器) 和电动汽车测试。此外,NetWave三相系列还能满足航空标准RTCA / DO 160 D/ E / F / G、Airbus ABD0100 和 Boeing 以及军用标准 MIL-STD-704 A/ B / C / D / E / F、GJB181、GJB181 A /B 的要求。
NetWave三相系列还可配备功率恢复模块 (选件),用于吸收最高可达NetWave标称功率的反馈功率 (交流 / 直流) 。

浪涌发生器

这款浪涌发生器PG1275E是根据MIL-STD-1275E/GJB298-1986专门设计用于测试军用28 Vdc电路的浪涌和尖峰的敏感性。 最大永久电流为16 A或由400 A的可选外部二极管模块提供。 对于尖峰测试,电流限值由外部5μHLISN(人工网络)给出。 可以使用LISN的不同版本。 发生器可以由计算机通过RS232或USB接口完全控制

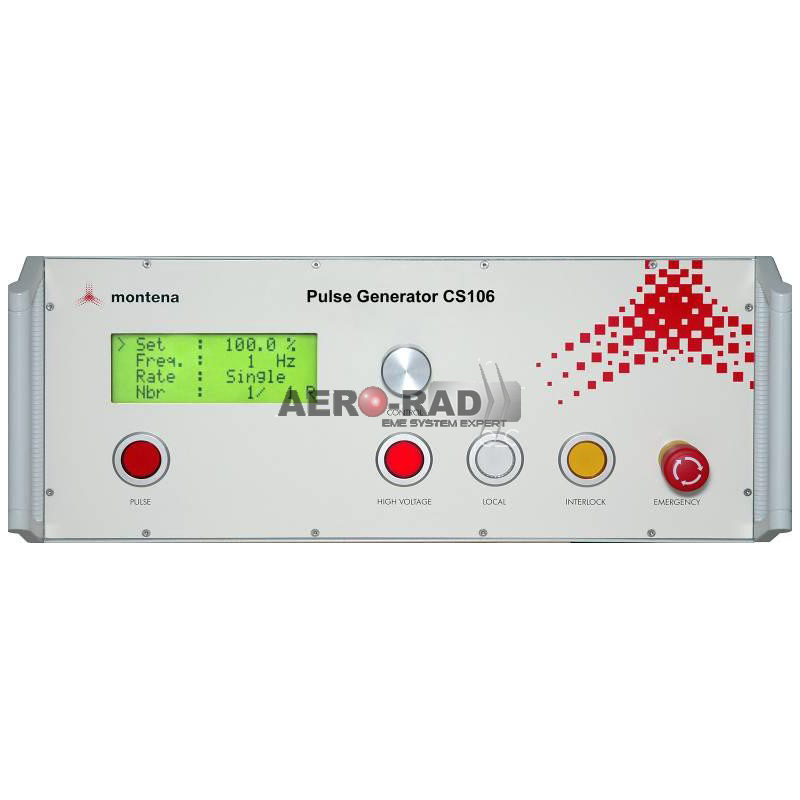

CS106脉冲信号发生器

根据MIL-STD-461F/CS106标准,该信号源用于测试电源线的瞬态传导敏感性。这些要求适用于潜艇和水面舰艇设备以及子系统交流和直流输入电源线。该脉冲发生器必须与有源电感耦合器IC10M一起订购。其他附件可作为一个选项,以便建立完整的测试设置,基本上由校准负载、示波器等组成。该发生器可由计算机通过RS232或USB接口完全控制。

CS115矩形脉冲信号发生器

该测试发生器的设计符合MIL-STD-461 CS115的要求。试验方法CS115用于验证EUT在互连电缆上承受脉冲激励的能力。脉冲发生器可与所有附件一起订购,以便建立完整的测试装置,基本上由注入探头、衰减器和示波器组成。信号源可由计算机通过RS232或USB接口控制。

CS116阻尼正弦信号发生器

该测试信号源的设计符合MIL-STD 461 CS116的要求。试验方法CS116用于验证EUT在互连电缆上承受正弦激励的能力。脉冲信号源可与所有附件一起订购,以便建立完整的测试装置,基本上由注入探头、衰减器和示波器组成。除了标准CS116的基本要求外,离散频率的数目由6个增加到9个或17个。这样可以更好地激发被测设备的共振。该信号源只有一个输出,并且在测试期间不需要任何连接的改变。这个特性大大缩短了测试时间。发电机可以完全由计算机通过RS232或USB接口控制。
