电感&电容耦合器

CC3根据HEMP/NEMP标准MIL-STD-188-125-1/2,电容耦合器用于在信号或电源电缆上注入脉冲电流(PCI)。它们与PCI短脉冲发生器EMP80K-5-500和EMP300 K-5-500兼容。不同的版本适用于信号或电源供应连接。它们可以连接到一个解耦箱,以保护辅助设备。这个柜子特别坚固,使用安全。它们是专门设计来展示一个非常高的绝缘地面。可以根据请求建议其他自定义生成版本。
IC3B该耦合器用于注入脉冲或连续波电流,而不中断要测试的电缆束。根据MIL-STD-188-125-1/-2标准,该模型适用于HEMP和NEMP短脉冲(PCI)的电流注入试验。
IC10M根据MIL-STD 461F CS106,该耦合变压器用于高压脉冲的电流注入。探头可以打开并放置在电缆周围,以测试最大尺寸为34×43毫米。变压器必须连接到PG-CS106型独立发电机或安装在POG-CS116模块发电机内的M-CS106型模块(见专用数据表)。

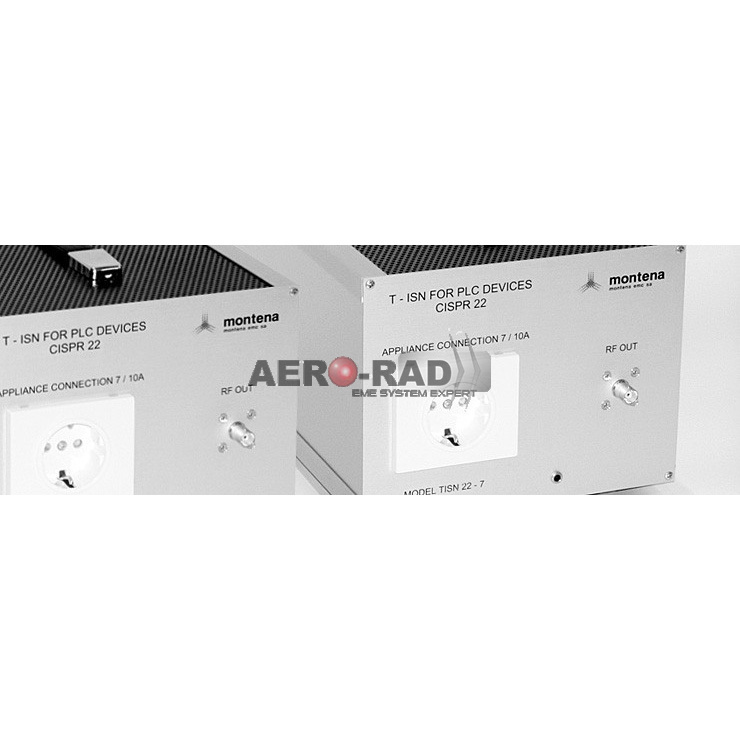

LISN and TPDs

Montena根据MIL-STD规范提供高电流LISN(线路阻抗稳定网络)和TPDs(终端保护装置)是LISN与附加滤波器的组合,以保护供电网络。

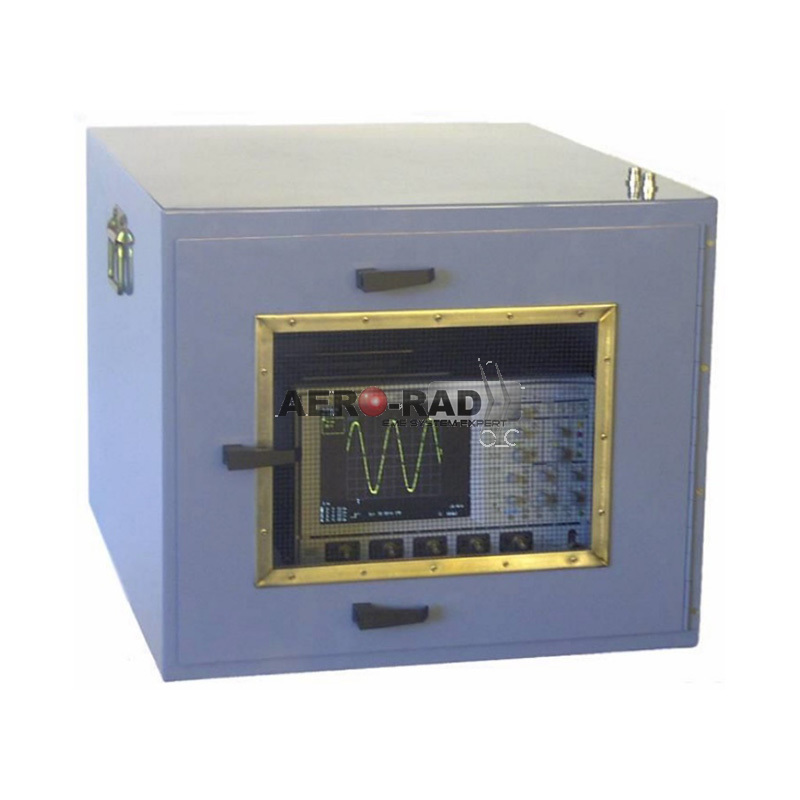

屏蔽箱

在受干扰的电磁环境中,如高压发电厂、电磁兼容实验室、发射台等,电信号的测量并不容易。在这种情况下,需要用屏蔽外壳保护测量设备。屏蔽盒是专门为保护示波器或类似设备而设计的。前门屏蔽窗可方便地读取测量设备显示。门很容易打开,箱子很轻。

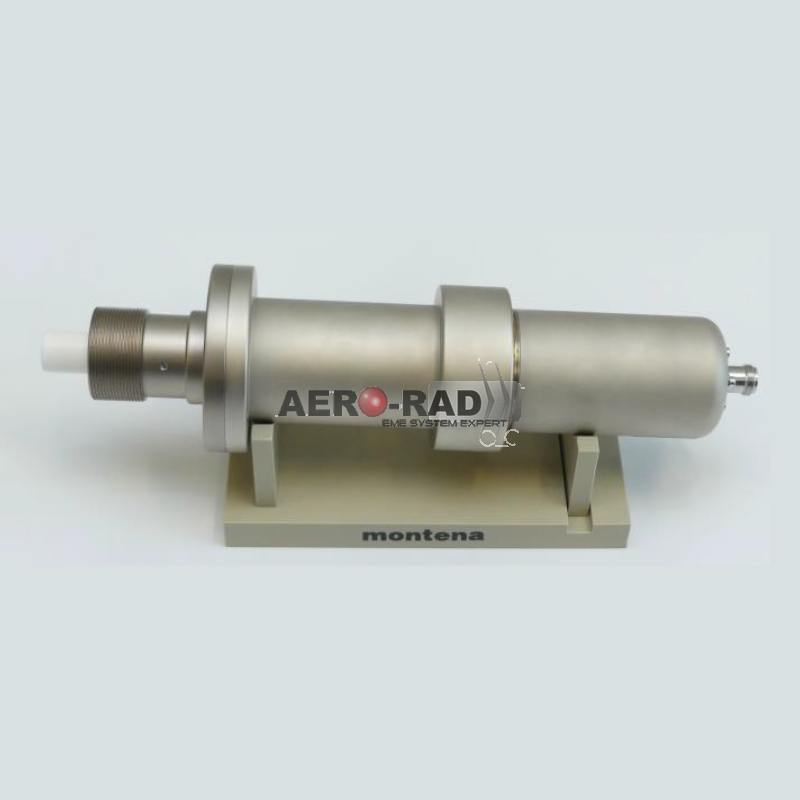

高压衰减器&同轴负载

我们的高压衰减器是为测量脉冲发生器的性能而设计的。标称衰减为54分贝。增加衰减可以通过在器件输出端增加一个可选的高压衰减器来实现。
虚拟负载用作测量残余内应力电流的验收测试负载电阻。标准MIL-STD-188-125-1和-2提供的不同表格定义了所有等级的PoE的PCI验收测试内部负载电阻器的欧姆值。有四个电阻值。

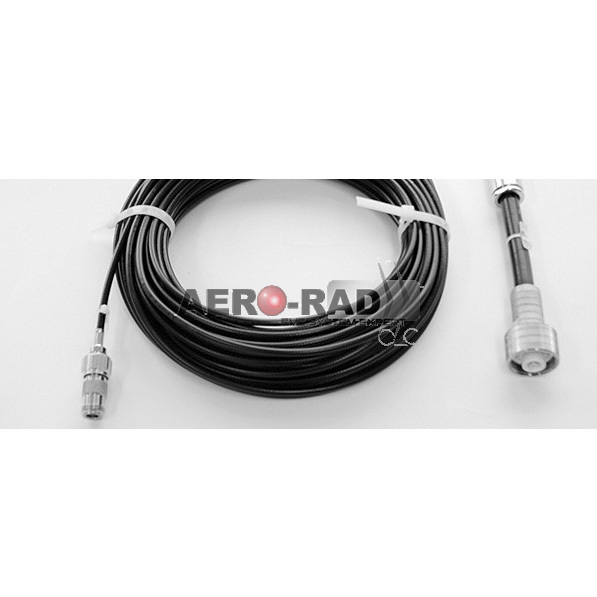

高压同轴连接器&组件

Montena设计了高压RF 50欧姆同轴连接器和电缆,专门用于脉冲传输高达200千伏高压的环境。该装置用作75kv/4ghz以下高压/高频线路的馈通连接器。可安装在屏蔽罩或消声室的馈通板上。

辐射线Radiating Lines

根据MIL-STD-461/RS105(NEMP:核电磁脉冲),该试验装置可用于印制板、小型子系统等小型设备的敏感性试验。该系统由一个控制单元和一个包括直接连接到辐射线的高压单元的线路组件组成。高压单元和天线固定在一个稳定、坚固的框架上,该框架易于移动和放置在桌子上。控制单元通过高压电缆和控制电缆连接到线路结构。测试系统可由计算机通过RS232和USB接口进行控制。在全充电电压下,线路下的最小电场为50kv/m。对于放在靠近直线起点的较小对象,可以实现更高的场。

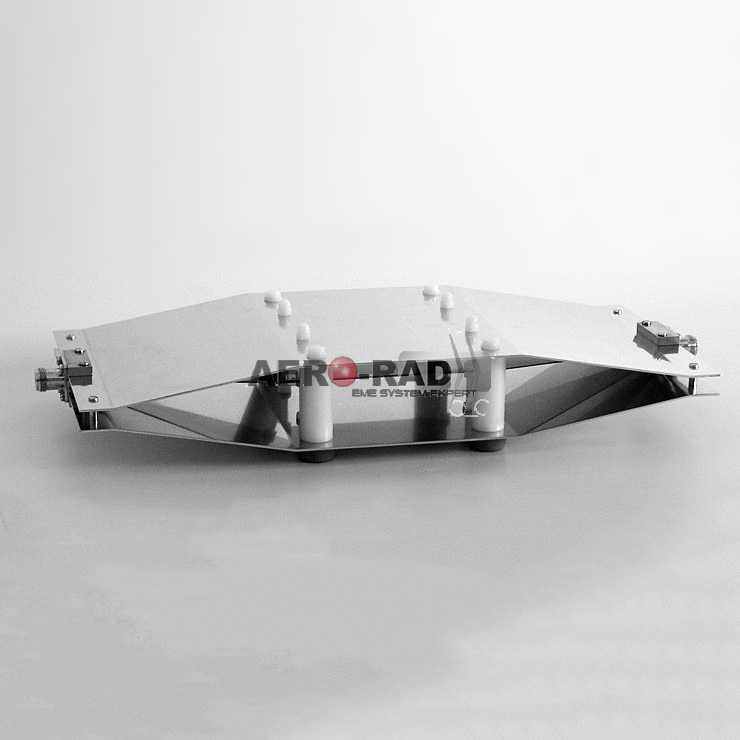

横电磁波小室 TEM Cells

这些开放式TEM小室(三板小室)非常适合根据欧洲(CE)和汽车标准(saej113-25)对小型物体进行免疫测试或用于生物实验。这些TEM小室的优点是它们是开放的。这样可以方便地控制被测设备。例如手表、寻呼机、电话或印刷电路板的抗扰度测试。与其他封闭式TEM单元相比,价格更低。在开放式TEM室(1米处约33db)外,电场迅速减小,这使得在普通设施中使用开放式TEM室成为可能。另一个有趣的应用是场探针的校准,因为TEM单元内的场是高精度已知的。TEM单元是最精确的场校准结构。

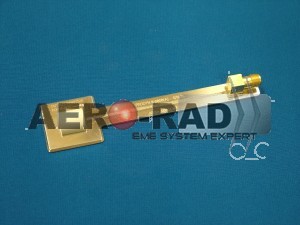

场传感器Field sensors

D-dot探头和B-dot探头,实际上是一种电短尺寸天线,主要用于时域瞬态电场和磁场的测量,同时也适合用于连续波电场测量,其响应与频率呈线性关系。

Prodyn公司四十多年来专注研究和生产用于瞬态电磁场测试的探头,可以提供数十种不同类型的探头以满足用户的各种应用需求,不同形状和结构的电场/磁场感应元件的设计,保证了探头在工作带宽内完美匹配50Ω阻抗,以达到精细准确的测试目的,所有探头的测试精度<1%。


D-dot是通过测量电核位移的时间变化率来确定电场的强度。探头的等效面积最大可达1m²,3dB带宽的高频端最大可达28GHz。探头的输出电压与入射电场的变化率成正比。探头包括以下几种类型: 自由空间、地平面、表面电流密度。

B-dot是通过测量磁流密度的时间变化率来确定磁场的强度。 探头的等效面积最大可达0.1 m²,3dB带宽的高频端最大可达11GHz。探头的输出电压与入射磁场的变化率成正比。探头包括以下几种类型: 自由空间、地平面、防护加强。其中自由空间 B-dot,又分为:多间隙型、全环型和多圈型等几种不同的结构设计。 多间隙型设计可以有效的消除电场的影响,使得输出的信号只是由磁场产生。

光纤电场传感器

光纤电场传感器探头提供非常精确的电场强度分布/信号的测量,包括宽带频率。因为该技术几乎不使用金属、而是铌酸锂晶片、光信号和称为“Pockels效应”的测量原理,所以传感器在测量期间是电的“不可见的”。该器件主要用于各种电磁干扰相关问题的“研究与开发”和“调查/测量”。现在,在EUT内部和外部的设计和建模阶段,用光纤电场传感器验证EMC设计的各种理论和仿真模型,可以大大降低成本。

电流探头

该型Prodyn产品可测量低于毫安级别的粒子束电流。监视由于供电故障所导致的上千安培的脉冲电流。可以用于监测上升沿短致皮秒的瞬态电流脉冲;大孔径测试探头,使得您测试高压脉冲电流而不致将您的电流探头击穿成为可能。产品已密封可用于高压绝缘油或者真空内。输出信号可以连接到示波器、谱分析仪、功率分析仪、数字电压表、模数转换器、及其它种类的测量仪器。
Prodyn电流传感器具有优异的频率响应特性,针对不同的测试需求或狭窄的、高辐射等特殊环境,设计了不同规格的产品,还可以针对特殊需求,将电流传感器的输出端口设计成径向或轴向输出,便于引出或接线,且保持电流传感器仍然有尽量小的总外径。
特别是Prodyn的RID-200系列I-dot传感器(经典型号如RID-240),被设计用于测量通过电流环形孔径的总电流的一阶时间导数。应用包括测量穿过孔径的导线、结构或其他导体中的电流,或自由空间电流,如带电粒子束。标准配置是具有差分100欧姆输出的固定孔径,但可以根据特殊订单提供分体式和其他输出和连接器选项。还提供可选的辐射强化型号。

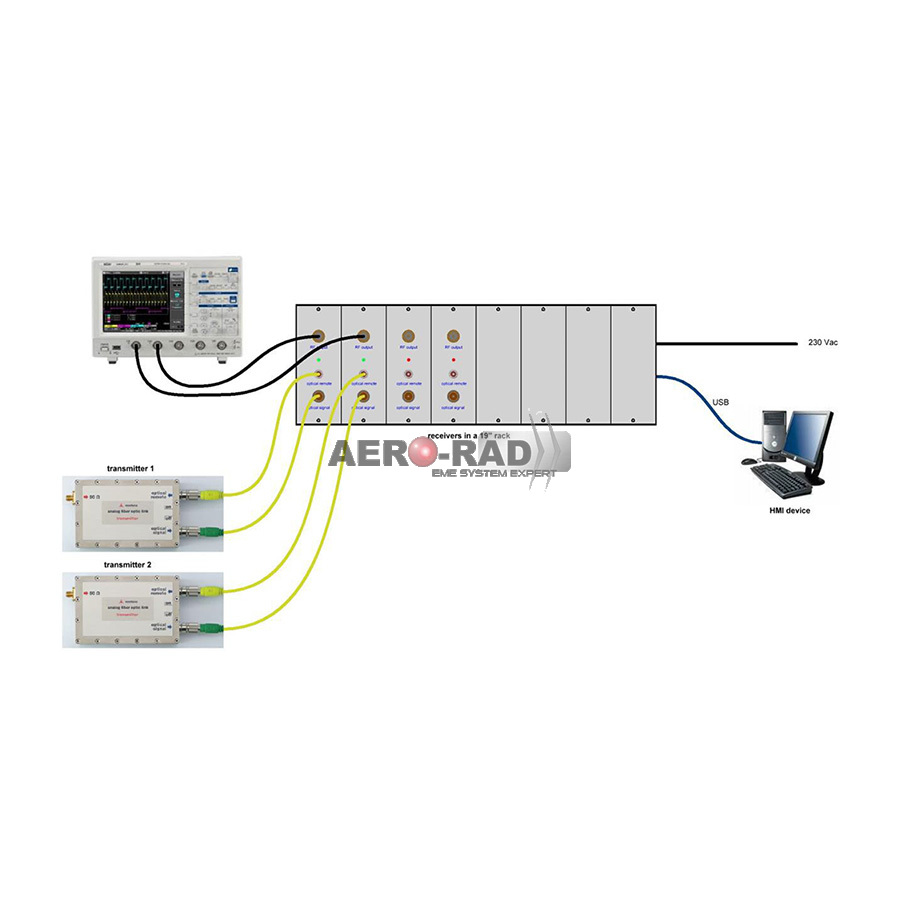

多点光纤传输系统

MOL2000T光纤链路专为传输在80 Hz至3.5 GHz范围内的模拟电信号(CW和脉冲),在恶劣的电磁环境中距离很远。输入电信号经过调节并转换为模拟信号,光信号在发送器模块中并发送到接收器模块通过光缆。接收器模块将光信号转换为电信号。光信号传输是通过自动电平控制进行调节,以保持精确和稳定的性能,与光学损耗无关。一秒光纤用作控制和监督之间的通道光学发射器和接收器。电池供电的光发射器包括遥控器衰减器和前置放大器来调节接收信号的电平优化使用光传输链路的动态。光学发射器模块可以远程置于低功耗待机模式不使用时节省电池电量。内置矩形脉冲可以远程激活生成器以检查链接的完整性。 LED灯指示灯显示操作状态。可配置的设置可以通过Android应用或基于Windows的软件应用程序。

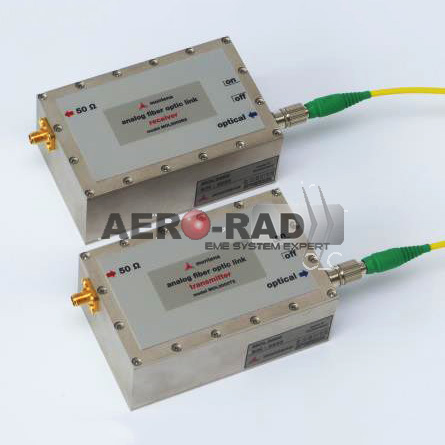

点对点光纤传输系统

光纤链路设计用于传输来自以下设备的模拟电信号(CW和脉冲)80 Hz至3.5 GHz 信号经过调理并转换为模拟光信号。发送模块,并通过光缆发送到光接收器。收件人模块将光信号转换回电信号。发射器和接收器模块被屏蔽,并由嵌入式可充电电池供电。接收器包括自动增益控制以保持精确和恒定的性能。我们还提出了一个版本带有内部26 dB低噪声前置放大器的发射器。通常使用光链路使用电场或磁场传感器或电流探头进行测量设置。
