脉冲电流注入(PCI)测试系统

航星瑞科研制的脉冲电流注入(PCI)系统,可为所有有需要的电气和天线的POE保护装置进行瞬态抑制/衰减性能进行测试。测试系统为短脉冲、中间脉冲、和天线线电接入点提供全面的验证测试。

脉冲电流注入

Pulsed Current Injection

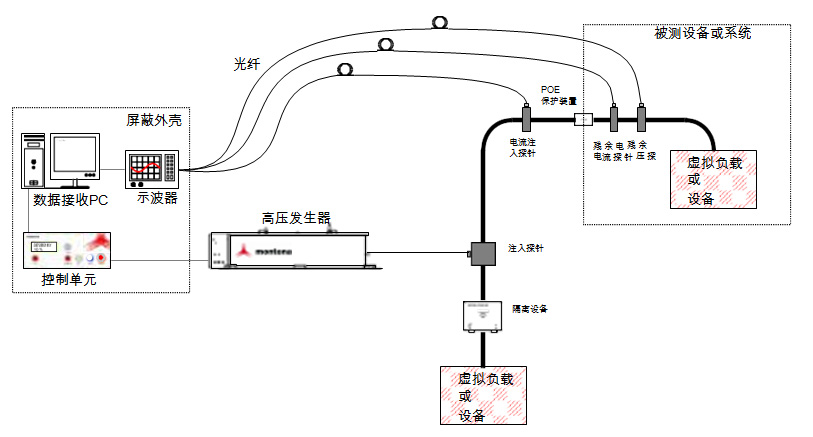

一、系统图片

二、系统简介

       固定的或移动的地面关键系统在暴露于高电磁脉冲环境期间和之后需要保留完全的功能和网络互操作性。系统的加固措施包括严格的屏蔽、电接入点(POE)保护和特殊防护措施。

       航星瑞科研制的脉冲电流注入(PCI)系统,可为所有有需要的电气和天线的POE保护装置进行瞬态抑制/衰减性能进行测试。测试系统为短脉冲、中间脉冲、和天线线电接入点提供全面的验证测试。


三、系统用途/特点

       用于脉冲电流注入试验。

       ● 独特的完全兼容测试方案覆盖整个标准要求

       ● 可运输的现场验证试验

       ● 软件整体控制和管理脉冲,简化测试过程

四、系统参数


 设备 参考型号 参数
       脉冲注入
       发生器+控制单元EMP80K-5-5001    kA, 短脉冲
EMP300K-5-5005 kA, 短脉冲
IPP3K-4MS260 A, 中间脉冲
CLP40K40 kV, 充电线
       注入探针IC3B       仅用
       于短
       脉冲
       注入
共模脉冲注入电感耦合器
CCL3230 V, 60 A, 2电源线耦合器
CCS3230 V, 60 A, 4 数据线耦合器
       试验附件隔离装置DL3230 V, 60 A, 2电源线解耦盒
DS3230 V, 10 A, 4信号线解耦盒
负载TLB4电缆终端负载0.2, 0.5, 2 and    50 Ω
       测量设备电流/电压传感器 电流电压探头组,测量注入及残余电流
数据传输线MOL3000 + FCLB50模拟光纤链,50m单模
示波器OD4C1G1GHz带宽,10G/s采样率,4通道
软件 综合测控自动化软件
