连续波浸没测试系统(CWI)测试系统

小型和可移动设备的验证通常是将系统暴露在脉冲模拟器制造的危险等级电平的EMP环境中,脉冲模拟器参数可见第4页和第5页。但是,大型或固定设施的验证只能在频域内用低电平辐射场进行。

连续波浸没测试系统(CWI)

Continuous Wave Immersion

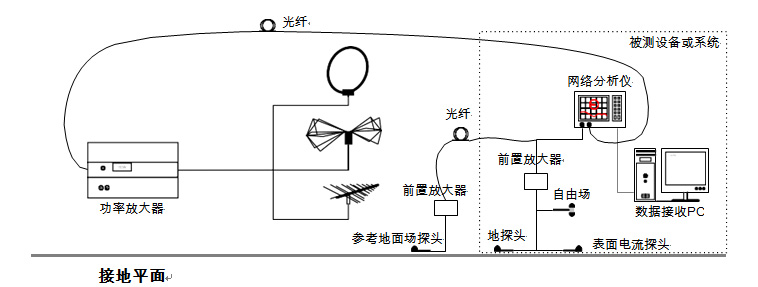

一、系统图片




二、系统描述

       小型和可移动设备的验证通常是将系统暴露在脉冲模拟器制造的危险等级电平的电磁脉冲环境中,脉冲模拟器参数可见网站系统方案部分。但是,大型或固定设施的验证只能在频域内用低电平辐射场进行。

       因为当被测设备在整个电磁脉冲频谱上进行频域扫描的同时,还要测量设备内部的剩余场、电荷/电流密度和电流。然后可以通过快速傅立叶变换和外推来评估暴露于电磁脉冲中的预计内部残余电磁脉冲。航星瑞科提供整个测试设置,包括LabVIEW软件应用程序。

三、系统用途/特点

       ● 自动化扫频及数据采集

       ● 自动在放大器、天线及传感器间切换

       ● 测量链补偿与后处理根据包含内部威胁电流的标准计算全通故障准则

       ● 报表和数据文件生成

       ● 完整测试系统的交付和安装


四、系统参数

       请联系我们获取更多资料
