UWB测试系统 IEC61000-4-36

发布时间:2020-03-10
UWB测试是关于高能电磁场对电子设备和计算机系统的威胁。一些标准化组织比如IEC Study Group 77c正在研究将威胁定义,并将测试过程设定明确。

超宽带Ultra Wide Band
测 试(UWB) Testsetup

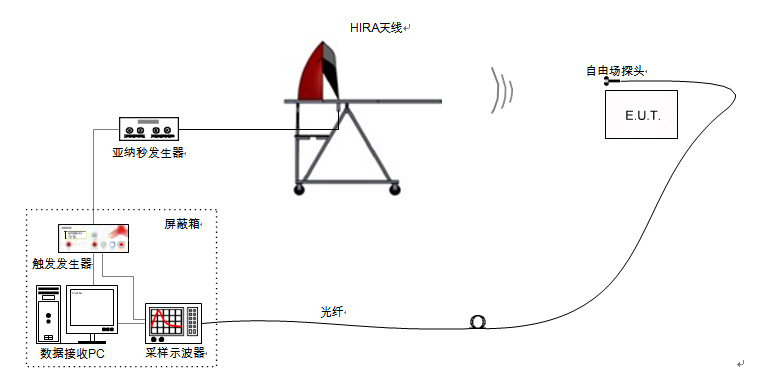

一、系统图片

二、系统描述

       UWB测试是关于高能电磁场对电子设备和计算机系统的威胁。一些标准化组织比如IEC Study Group 77c正在研究将威胁定义,并将测试过程设定明确。

       实验装置主要为一个连接了HIRA天线(半抛面脉冲辐射天线)的快速脉冲发生 器。HIRA天线可以发射一组很窄的脉冲信号来覆盖很宽的带宽。这种天线也可以用于连续波。电子设备抗扰度评估是这项测试的主要目的。

三、系统用途/特点

       ● 可现场测试的可移动测试系统

       ● 可调节水平和垂直倾斜的抛物面天线

       ● 适用于测试系统的测量传感器


四、系统参数

 设备 参考型号 参数
脉冲发生器高速脉冲发生器GP20-01-2, GP30-01-2, GP70-01-2130ps上升时间, 600ps 持续时间,高达70 kV
半抛面脉冲辐射天线HIRA180, HIRA180S频率范围100 MHz 到 18 GHz
试验附件高压射频负载HVLD50K50 W负载
高压线缆HVK50-xx同轴线缆 xx cm, 高达50 kV
测量设备自由场探头+附件SFE3-5G, SFE10G or SFM8-5GD探头和B探头3.5 GHz, 10 GHz    and 8.5GHz带Balun
     和线缆
微分电压传感器VDOT8GS用于脉冲测量的微分分压器
数据传输线MOL3000 & FCLB5050 m单模光纤模拟光链路
采样示波器OSD20G20    GHz 带宽采集模块
屏蔽箱SB3G保护示波器不受电磁脉冲影响的外壳
触发发生器TG-1K单脉冲高达1000 PPS同步脉冲发生器和示波器触发。
软件 测试设备的远程控制与计量管理
